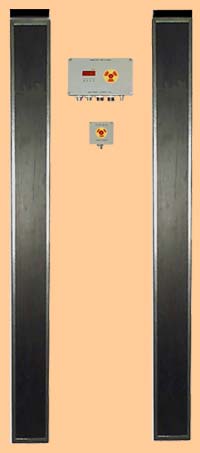

Установки радиационного контроля РИГ-08М
По ценам обращаться по тел.
или отправить запрос на факс
(499) 192-99-07.

     Назначение:
     Установки радиационного контроля типа РИГ-0ПМ предназначены для непрерывного измерения мощности амбиентного эквивалента дозы фотонного излучения и сигнализации о резком повышении относительной величины радиационного фона сверх определенного порога.
    Установки могут использоваться для контроля (обнаружения) перемещения радиоактивных веществ и делящихся материалов или предметов, загрязненных радиоактивными веществами, пешеходами или транспортными средствами, пересекающими контролируемое пространство.
    Установки могут использоваться для контроля радиационной обстановки в помещении и на территории.
    Установки не могут использоваться для контроля облучения персонала.
     Варианты использования установки:
  • а) РИГ-08ПМ-1 с одним блоком детектирования БДИГ-31П2;
  • б) РИГ-08ПМ-2 с двумя блоками детектирования БДИГ-31П2;
  • в) РИГ-08ПМ-2Т с четырьмя блоками детектирования БДИГ-31П2.
  • Установки радиационного контроля РИГ-08ПМ-2Т могут выпускаться в общепромышленном исполнении и в исполнении для АЭС.
         Состав:
      РИГ-08ПМ-1 РИГ-08ПМ-2 РИГ-08ПМ-2Т
    Устройство накопления и обработки УНО-172П 1 1 1
    Блок детектирования БДИГ-31П2 1 2 4
    Блок сигнализации БСР-35М (дополнительный выносной сигнализатор) По отдельной заявке

    Блоки детектирования БДИГ-31П2 размещаются в металлических пилонах (от 1 до 2 в пилоне). Число подключаемых пилонов – от 1 до 2.

         Технические характеристики:
    Диапазон измерений мощности амбиентного эквивалента дозы фотонного излучения, мкЗв/ч 0,05 - 3
    Предел допускаемой основной погрешности измерения при доверительной вероятности 0,95, % ± 30
    Диапазон энергий регистрируемого фотонного излучения, МэВ 0,01 до 1,25
    Чувствительность блоков детектирования БДИГ-31П2 к излучению 137Cs, (имп/с)/(мкР/ч), не менее 20
    Порог срабатывания установки определяется формулой N + 5√N,
    где N – среднее значение скорости счета импульсов с блока детектирования

    Погрешность порога срабатывания для фона 12 мкР/ч, %, не более ± 1,9
    Время непрерывной работы, ч, не менее 24
    Время измерения, с 0, 125
    Время принятия решения (время срабатывания сигнализации), с 0,25
    Число ложных срабатываний за 8 ч работы, не более 1
    Питание установки от сети переменного тока номинальным напряжением, В 220+10%-15%
    Частота, Гц 50 ± 1
    Потребляемая мощность, Вт, не более 35
    Габаритные размеры, мм, не более
    пилона с одним блоком детектирования БДИГ-31П2
    пилона с двумя блоками детектирования БДИГ-31П2
    устройства накопления и обработки УНО-172П (общепромышленное исполнение)

    устройства накопления и обработки УНО-172П (исполнение для АЭС)
    блока сигнализации БСР-35М (общепромышленное исполнение)
    блока сигнализации БСР-35М (исполнение для АЭС)
    120х700х85
    120х1300х85
    250х200х125

    260х200х105
    160х100х65
    100х135х95
    Масса, кг, не более
    пилона с одним блоком детектирования БДИГ-31П2
    пилона с двумя блоками детектирования БДИГ-31П2 (общепромышленное исполнение)
    пилона с двумя блоками детектирования БДИГ-31П2 (исполнение для АЭС)
    устройства накопления и обработки УНО-172П (общепромышленное исполнение)
    устройства накопления и обработки УНО-172П (исполнение для АЭС)
    блока сигнализации БСР-35М (общепромышленное исполнение)
    блока сигнализации БСР-35М (исполнение для АЭС)
    5
    10
    15
    2,5
    3
    0,3
    0,6
    Срок службы, лет, не менее 6
  • Установка устойчиво работает при температуре окружающей среды от минус 30 до + 50оС. для устройства накопления и обработки УНО-172П
  • Установка устойчиво работает при относительной влажности окружающей среды 95 % и температу-ре +35оС и более низких температурах, без конденсации влаги.
  • Интерфейс RS-485.
  •
